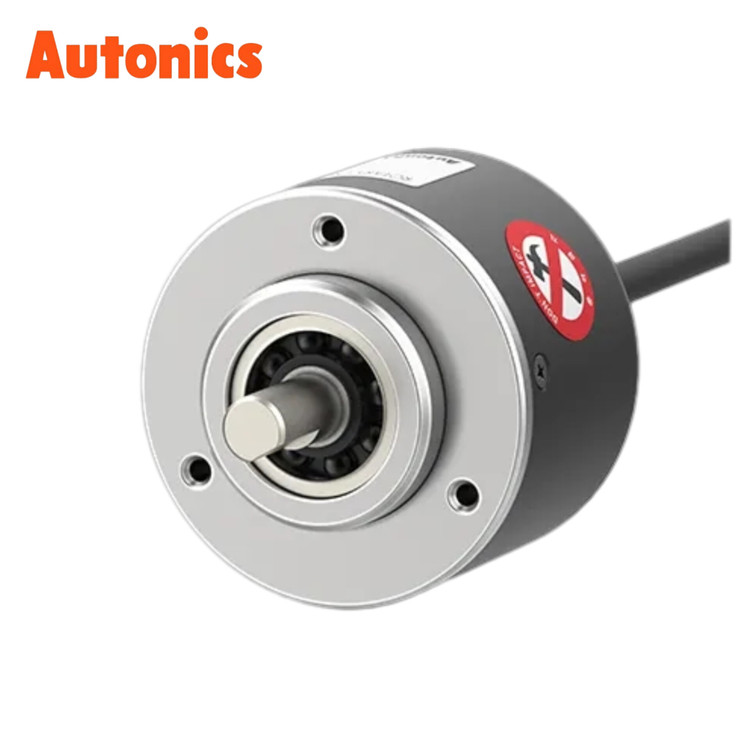

E50S8-10-3-T-1 روتاری اینکودر افزایشی 10 پالس 3 خروجی شفت 8 Autonics - دو سال گارانتی تعویض
انکودر افزایشی ۱۰ تا ۱۰۰ پالس؛ کاربردها و موارد استفاده صنعتی:
انکودرهای افزایشی با رزولوشن ۱۰ تا ۱۰۰ پالس در هر دور (PPR)، برای کاربردهایی مناسب هستند که هدف اصلی آنها اندازه گیری سرعت، شمارش دور یا پایش حرکت مکانیکی است و نیازی به تفکیک پذیری بسیار بالا وجود ندارد.
در این اینکودرها، تعداد پالس کمتر در هر دور باعث میشود حجم سیگنال تولید شده برای یک سرعت مشخص پایین تر باشد. بااین حال، در سرعت های بسیار پایین، فاصله ی زمانی بین پالس ها افزایش میابد و روش اندازه گیری سرعت باید متناسب با این شرایط انتخاب شود.
کاربردهای صنعتی اینکودرهای ۱۰ تا ۱۰۰ پالس:
۱. اندازه گیری سرعت موتور و شفت های دوار
در تجهیزاتی مانند فن های صنعتی، پمپ ها، همزن ها و محورهای گردان، انکودر روی شفت موتور یا محور مکانیکی نصب میشود و با تولید پالس، امکان محاسبه سرعت چرخش را برای PLC یا کنترلر فراهم میکند.
مثال صنعتی: در یک فن صنعتی، انکودر ۶۰ پالس به ازای هر دور میتواند برای پایش سرعت شفت و تشخیص کاهش سرعت نسبت به مقدار مورد انتظار استفاده شود. کنترلر با مقایسه سرعت اندازه گیری شده با محدوده تنظیم شده، میتواند هشدار صادر کند یا فرمان کنترلی مناسب را اجرا کند.
۲. شمارش دور در دستگاه های سیم پیچ و رول جمع کن
در دستگاه های جمع آوری سیم، کابل، نخ یا مواد مشابه، گاهی لازم است تعداد دورهای محور جمع کن اندازه گیری شود. انکودر با شمارش پالس ها، تعداد چرخش های محور را در اختیار کنترلر قرار میدهد.
مثال صنعتی: در یک دستگاه رول پیچ، انکودر ۱۰ پالس روی محور جمع کن نصب میشود. کنترلر با شمارش پالس ها میتواند تعداد دورهای انجام شده را تخمین بزند و پس از رسیدن به تعداد تعیین شده، فرمان توقف صادر کند. این روش برای شمارش دور مناسب است؛ اما به تنهایی طول دقیق مواد پیچیده شده را مشخص نمیکند، زیرا قطر رول در طول فرایند تغییر میکند.
۳. کنترل چرخش محور در ماشین آلات مکانیکی
در برخی ماشین آلات، حرکت تجهیزات به چرخش یک محور یا میل لنگ وابسته است. انکودر میتواند تعداد دور و جهت چرخش محور را ثبت کند تا کنترلر از انجام صحیح چرخه مکانیکی اطمینان حاصل کند.
مثال صنعتی: در یک مکانیزم تغذیه متناوب قطعات، انکودر روی محور محرک نصب میشود. با استفاده از تعداد پالس های ثبت شده، کنترلر میتواند تعداد چرخه های چرخش را محاسبه کند و هماهنگی آن را با سایر مراحل دستگاه بررسی کند.
۴. پایش سرعت غلتک ها در خطوط تولید
در خطوط تولیدی که غلتک ها وظیفه انتقال یا هدایت مواد را بر عهده دارند، انکودر میتواند برای پایش سرعت دورانی غلتک یا تشخیص تغییرات سرعت آن استفاده شود.
مثال صنعتی: در یک خط انتقال رول کاغذ، انکودر روی شفت غلتک محرک نصب میشود. کنترلر با بررسی فرکانس پالس ها، سرعت چرخش را محاسبه میکند و در صورت کاهش غیرعادی سرعت، هشدار میدهد. اگر هدف اندازه گیری دقیق طول کاغذ باشد، انتخاب رزولوشن بالاتر یا استفاده از چرخ اندازه گیری مناسب ممکن است ضروری باشد.
۵. شمارش دور و کنترل موقعیت در میزهای گردان ساده
در میزهای گردان و مکانیزم های چرخشی که به موقعیت یابی تقریبی نیاز دارند، انکودر کم پالس میتواند میزان چرخش محور را اندازه گیری کند.
مثال صنعتی: در یک میز گردان برای جابجایی قطعات بین چند ایستگاه، انکودر ۱۰۰ پالس به ازای هر دور میتواند اطلاعات چرخش را برای کنترلر ارسال کند. در صورت استفاده از شمارش معمول یک کانال، هر پالس معادل ۳٫۶ درجه چرخش اسمی است؛ بنابراین مناسب بودن آن به دقت موردنیاز و نوع کنترل بستگی دارد. برای موقعیت یابی دقیق تر، رزولوشن بالاتر یا روش اندازه گیری دیگری ممکن است لازم باشد.
چه زمانی انکودر ۱۰ تا ۱۰۰ پالس انتخاب مناسبی است؟
این بازه برای کاربردهایی قابل بررسی است که شمارش دور، پایش سرعت یا تشخیص حرکت در آن ها اولویت دارد و تفکیک پذیری بسیار بالا موردنیاز نیست.
برای انتخاب مدل مناسب، باید حداکثر سرعت شفت، حداقل سرعت قابل اندازه گیری، رزولوشن مورد نیاز، نوع خروجی الکتریکی و سازگاری با ورودی PLC یا شمارنده بررسی شود. تعداد پالس کمتر الزاماً به معنای دقت کمتر در تمام کاربردها نیست؛ معیار اصلی، تطابق رزولوشن انکودر با نیاز واقعی ماشین است.
